案例介紹

• 項目名稱:上海某某日化有限公司
• 建筑面積:9800m2
• 服務項目:工業化妝品無塵車間
• 項目地址:上海市松江區新橋鎮
• 施工工期：120天
• 潔凈等級:萬級無塵車間

案例詳情

　　一 工程概況

　　項目為上海松江新橋化妝品無塵凈化車間裝飾裝修，總建筑面積9700平方米，項目類型為新建化妝品潔凈車間凈化工程，工程范圍包含凈化車間中的空調體系，彩鋼板天花吊頂，自流平地上，彩鋼板隔墻，吊頂風柜及其控制體系，空調設備配電，照明插座配電體系等。

　　二 規劃依據

　　1 甲方供給的有關設計工藝規劃資料

　　2 《潔凈廠房規劃標準》GB50243—2016

　　3 《潔凈廠房施工與檢驗標準》GB50591—2010

　　4 《采暖通風與空氣調節規劃標準》GB50019—2015

　　5 《通風與空調工程施工質量檢驗標準》GB50243—2016

　　6 《建筑規劃防火標準》GB50016—2014

　　三、化妝品GMP車間凈化要求

　　實驗室、原料室、灌裝間、內包材消毒存放間和更衣室均采用十萬級空氣凈化標準，其他區域采用三十萬級空氣凈化標準。每條生產車間作業線的制作、灌裝、包裝間總面積不得小于100平方米;單純分裝的生產車間灌裝、包裝間總面積不得小于80平方米。生產眼部用護膚類、嬰兒和兒童用護膚類化妝品的半成品儲存間、灌裝間、清潔容器儲存間應達到10萬級潔凈要求;其它護膚類化妝品的半成品儲存間、灌裝間、清潔容器儲存間已達到10萬級潔凈要求。

　　1、功能分區

　　為有利于車間人員工作.現有車間分為3個大功能區.位于走廊左右下三側。

　　左側車間為：洗消間、水處理間、配料間、拆包間、調配間、灌裝間、瓶清洗消毒間;

　　右側車間為：洗消間、配料間、拆包間、攪拌間、內包裝間、成品倉庫;

　　下側車間為：外包裝間、成品倉庫。

　　2、人流、物流走向

　　無塵車間人員經外面走廊進入，換鞋、更衣、風淋室吹淋后進入十萬級無塵車間，換鞋設置不銹鋼換鞋凳、更衣室內設置更衣柜。

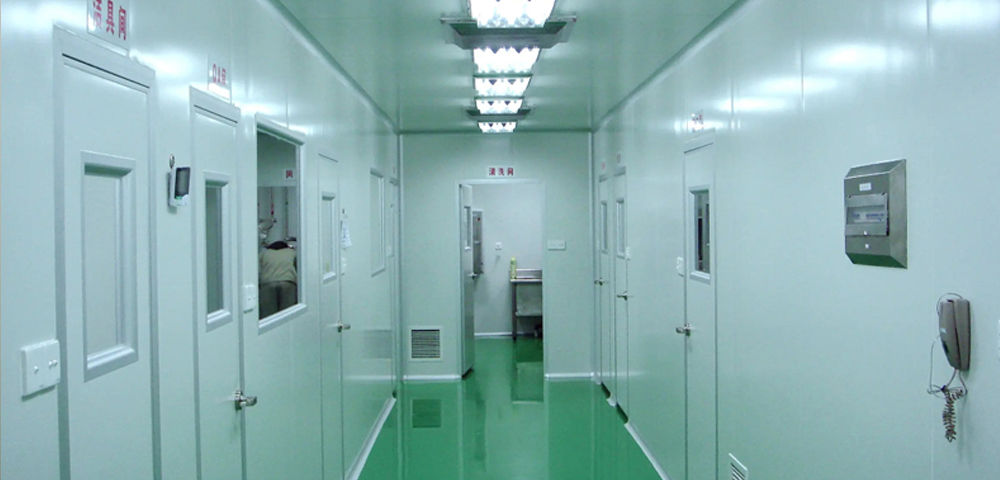

　　3、潔凈車間圍護結構

　　車間分為上、下兩層，下層為車間，吊頂高度3.0m。上層為管道、線路和小型設備安裝層。該區對房間的密封性、保溫性及表層光潔度要求高。圍護材料為;

　　a)、墻體采用加強型鋼龍骨、雙面夾心彩鋼板(總厚度50mm),已砌筑外墻內面采用加強型鋼龍骨、雙面夾心彩鋼板圍護。墻體高度與吊頂上表面平，端口封平。上層各房間互通，便于安裝施工。墻面安裝大面積觀察窗?；瘖y品車間設計

　　b)、天花吊頂采用加強型鋼龍骨、雙面夾心彩鋼板，為可上人吊頂，每平方米可承重和載荷不小于50KG。吊頂下為實驗室，吊頂上為管道和小型設備安裝層。吊桿均采用直徑10吊桿，凡吊桿長度超過1.5m的都要設置反向支撐。

　　c)、地面采用環氧樹脂地面。

　　d)、墻、地之間交角采用與地面同質材料做5cm寬圓弧角過渡，墻與天花之間交角采用同于墻體同質弧角過渡。

　　e)、門采用夾心彩鋼板門，帶觀察窗;墻面觀察窗為單層鋼化玻璃密閉型。
